工作原理:眼花繚亂的可能性
由于我手上掌握的資料并不多,接下來的內容有很大一部分屬于個人的理解,共展示該系統的25種可能性,僅供大家參考。

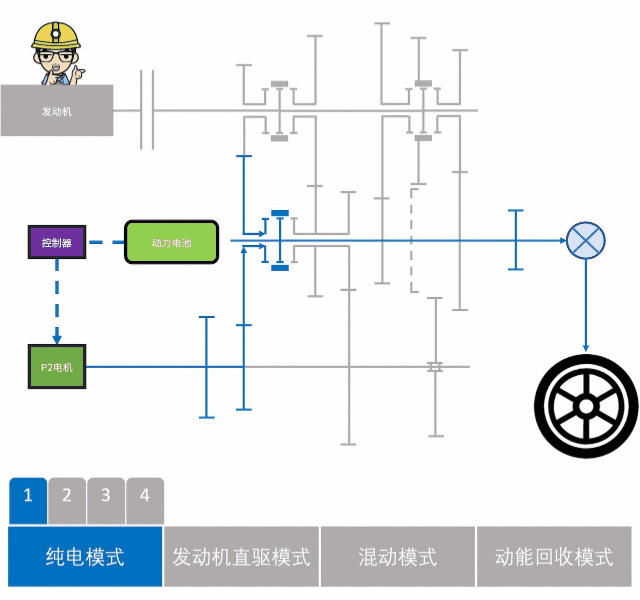

第二代上汽EDU混動系統工作原理(詳細版,動圖,僅供參考)

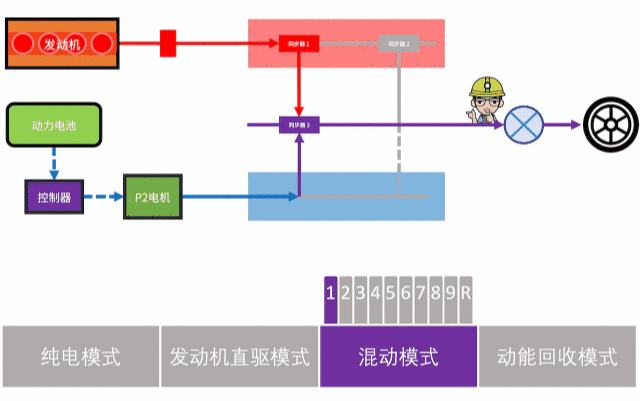

此外,與之前「鯤鵬DHT混動系統」的介紹相似,我將工作原理圖拆分成簡化版和詳細版,大家可以對照理解。

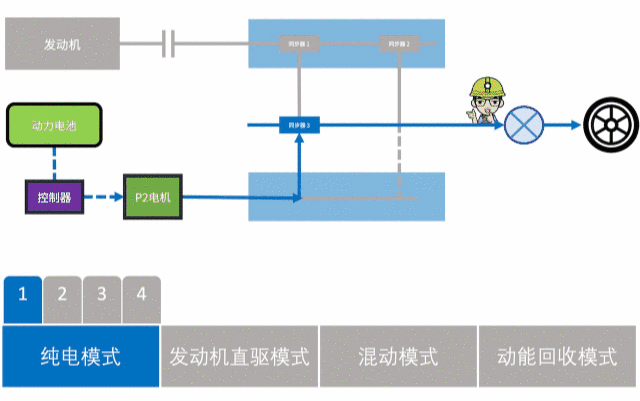

第二代上汽EDU混動系統工作原理(簡化版,動圖,僅供參考)
最后,由于結構是立體的,平面化后,可能會一些部分看似有邏輯沖突,所以,需要大家發揮一下自己的立體想象力,好了,我們正式開始。

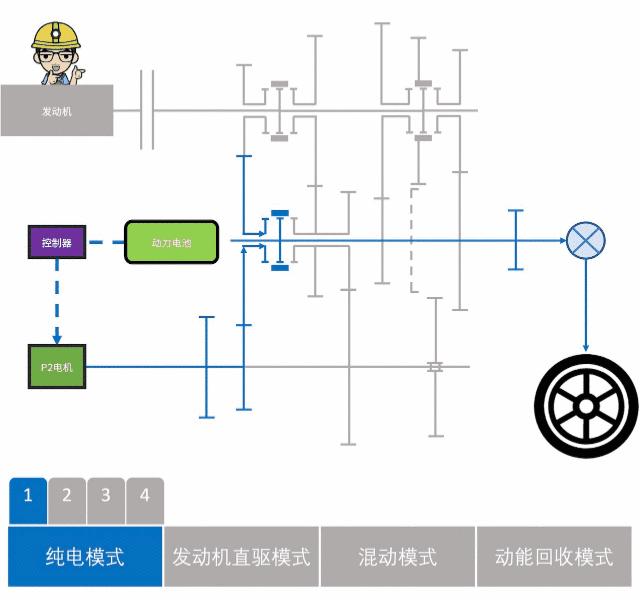

純電模式:該模式下「電機」輸出的功率共有4個擋位:
1、前2個擋位在「輸入軸2」上變速調整后,直接流入「輸出軸」;
2、而另2個擋位會通過「同步器3」流入「輸入軸1」,并進行變速調整,最后流回至「輸出軸」。
由此,我們也可以看到,兩條「輸入軸」上的變速齒輪共同決定了擋位,并非割裂地調整速比;

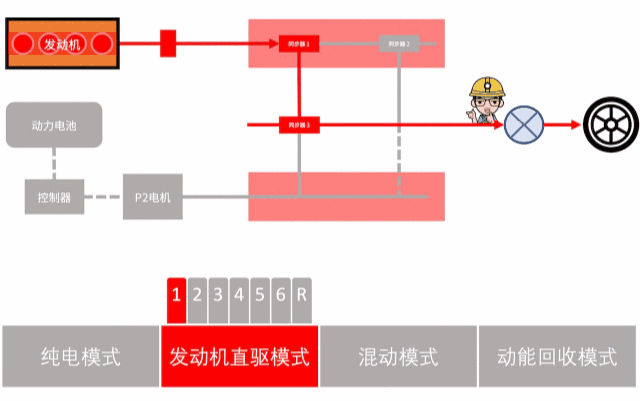

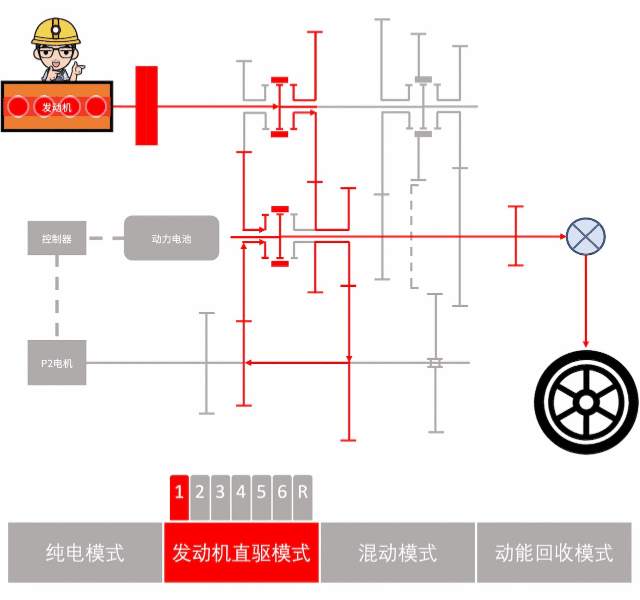

發動機直驅模式:與第一代相比,第二代「上汽EDU混動系統」采用了功率更大的「發動機」,故此,加大了「發動機直驅模式」的工作范圍,按照官方宣傳的『發動機6擋』來看,應該有以上6個擋位,并擁有1個倒車檔的可能。其工作原理仍然是當「離合器」閉合時「發動機」接入系統,通過3組「同步器」的協作,來調節6個不同的檔位。當「電池」需要補電,且「發動機」功率高于需求功率時,「發動機」可以將多余的功率驅動「電機」進行補電,而不是讓「電機」共同驅動汽車,我這里就不再做一套行車充電的邏輯圖了;

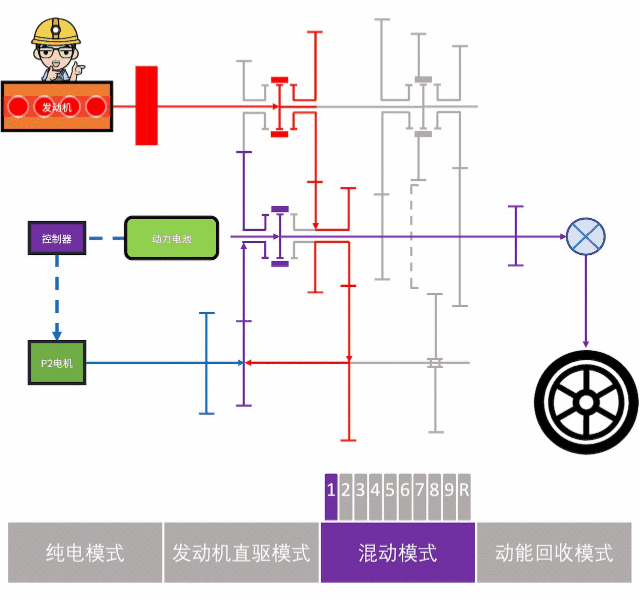

混動模式:而當「發動機」與「電機」共同驅動時,可能性便更多,這里展示10種可能性。
此外,這里講一下我做圖的一些細節:
-
1、功率流在走「同步器」位置:有時會走左邊,有時會走右邊,這是很重要的細節;
-
2、功率流的屬性:藍色為「電機」提供的功率,紅色為「發動機」提供的功率,紫色則是合流功率。
如果之前沒有注意到這些細節的朋友,可以回顧一下我之前做的圖,然后大家就會理解我更新那么慢的原因了。第一次發現的朋友,還不三連支持~~

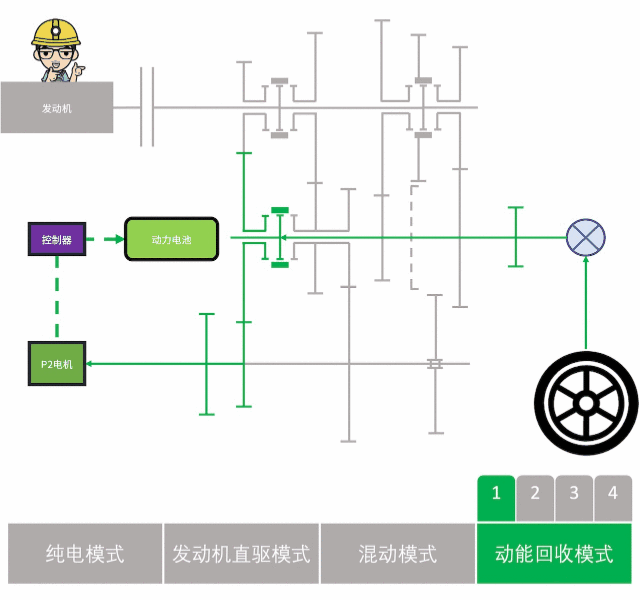

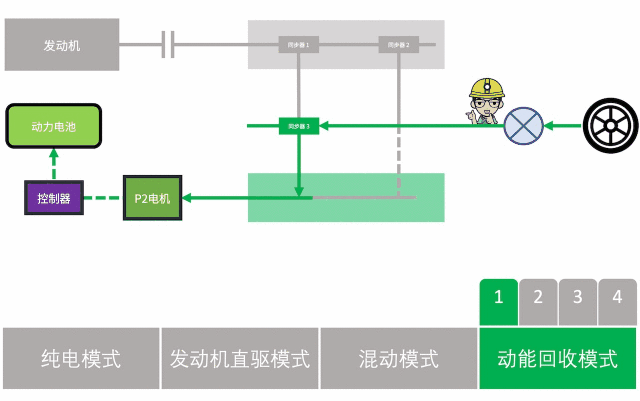

動能回收模式:這里給出了4種動能回收的可能,不過按照個人經驗,應該不會有4個擋位,最多2個擋位,甚至只有一個擋位,其實「P2電機架構」的回收邏輯十分簡單,因?yàn)橹挥幸粋€「電機」可回收動能,無論從哪根軸輸入,最后必然匯聚到「P2電機」進行發電。
搭載第二代上汽EDU混動系統的名爵6 PHEV(2019款)
從第一代「上汽EDU混動系統」到第二代,我們可以看到上汽試圖通過改變結構來解決換擋平順性等一系列相關問題,結果顯然是成功的。同時為了讓系統能更好地去調節「發動機」和「電機」的工況,采用了10擋位的變速機構,這套機構的復雜程度遠遠超出了「本田i-MMD混動系統」。

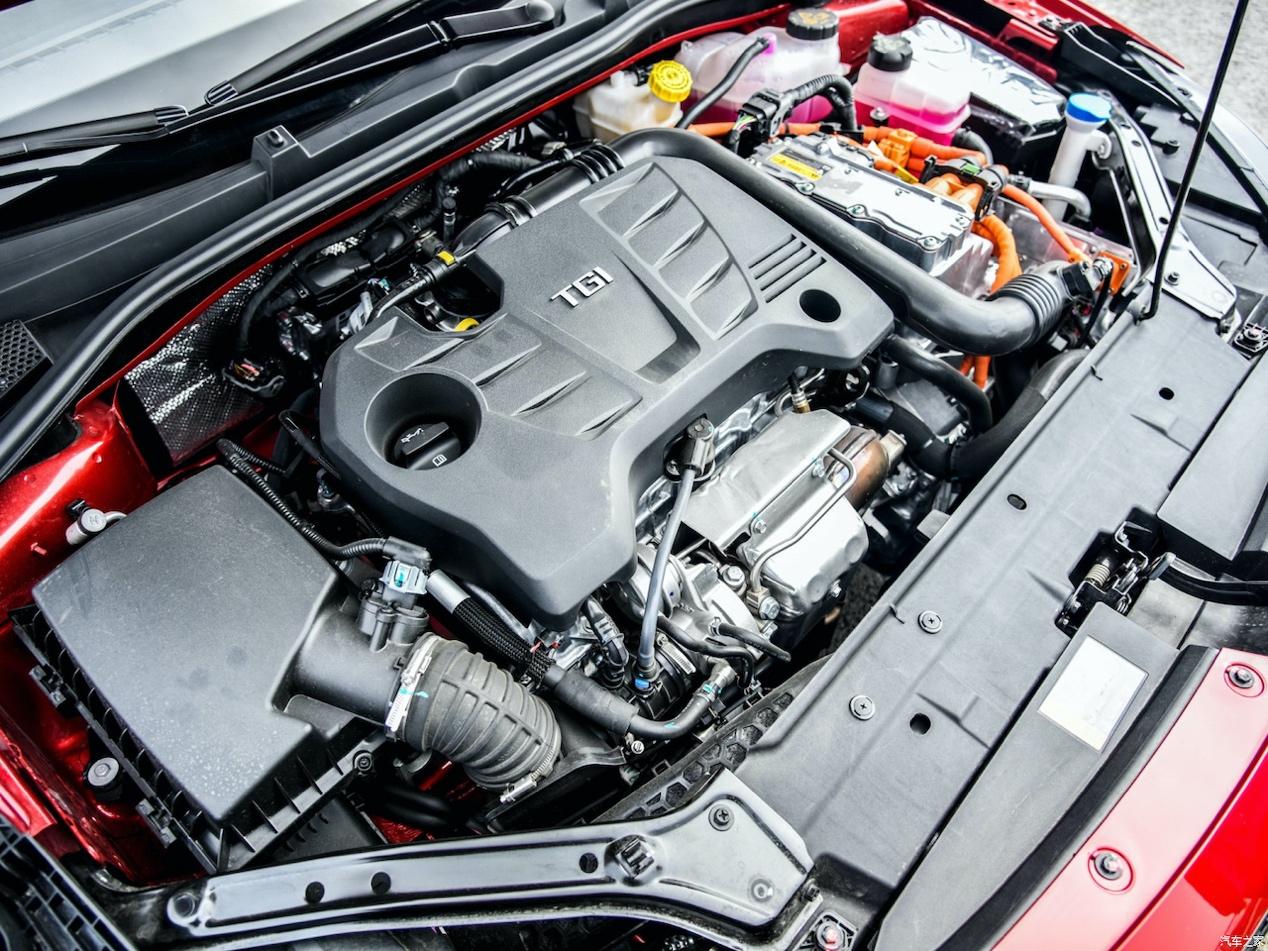

名爵6 PHEV(2019款)發動機艙
但單電機架構最難解決的問題就是饋電問題,所以,第二代「上汽EDU混動系統」面臨最大問題在于,如何在「電池」低電量時,既保障動力不會降低,同時又能為「電池」充電。在結構不占優勢的前提下,上汽工程師撓破了頭皮對第二代「上汽EDU混動系統」進行優化。
下一期我們來聊聊被優化的第二代「上汽EDU混動系統」(有時也被人稱為2.5代)。
