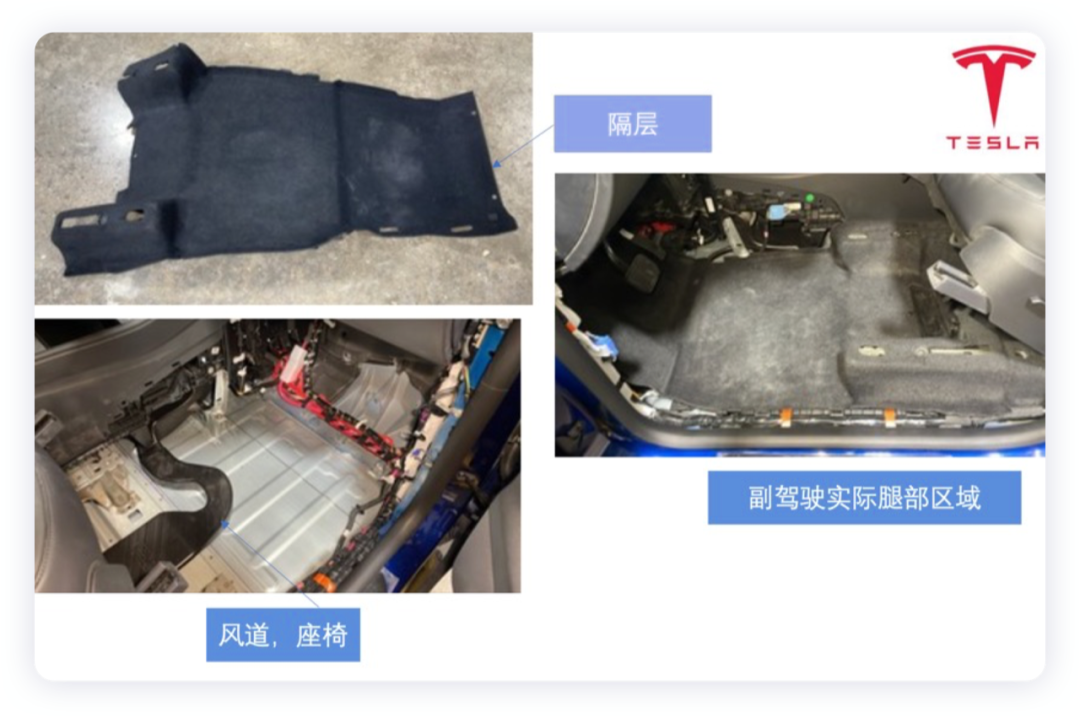

▲圖4.副駕駛的布置

和前排一樣，特斯拉的后排，也是通過電池地板頂上來作為支撐面，白色部分為連接HVAC的風道，在下面這個圖，我們能看到特斯拉把支撐部分全部做成了電池殼體的部分。

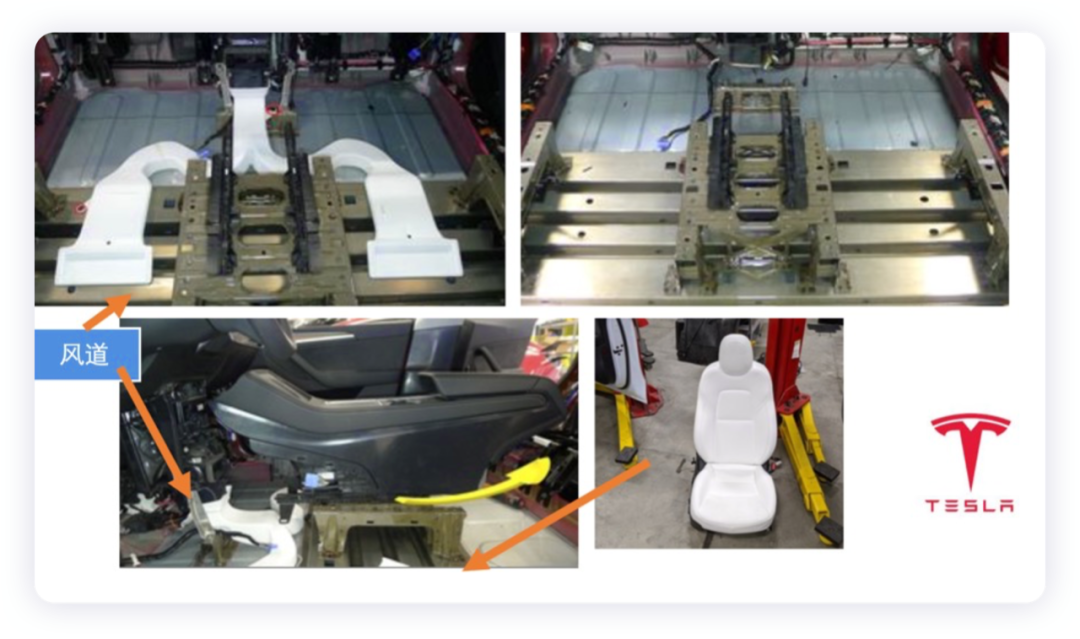

▲圖5.第二排座椅和風道的情況

而當整個電池拆下來之后，從頂視圖來看，整個中間是完全空的，拆解下來這個電池包，需要把中控扶手、兩個座椅，中間的風道所有的組件全部拆下來，確實能修，但是非常非常費勁。

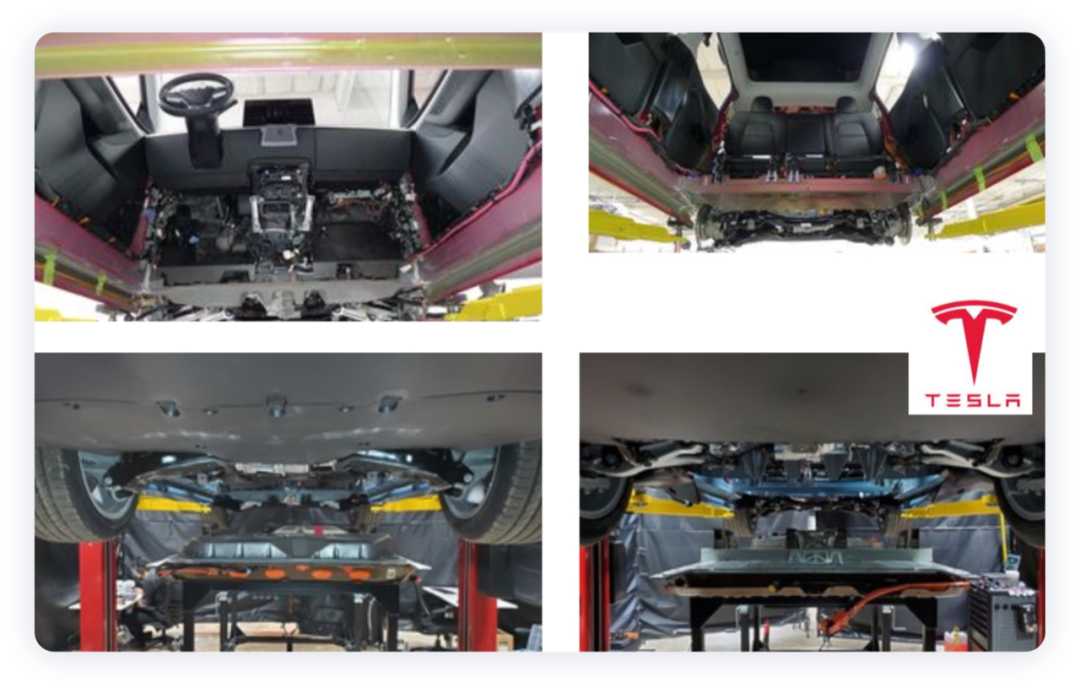

▲圖6.電池維修下來以后，整車車身內部是空的

海豹車身的結構我們沒看到太多，但是基本的邏輯也是相似的，就是拆解電池的時候，前排座椅不用卸下來，這個會相對好一些，整體的結構是完全一致的。

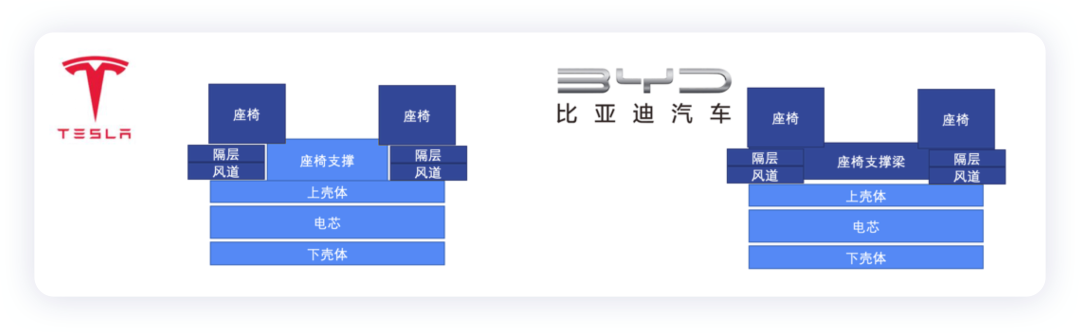

▲圖7.特斯拉和比亞迪兩者的對比

Part 2

特斯拉的殼體設計

因?yàn)楹茈y拆，所以這次特斯拉的維修策略主要分成三種考慮：

● Pyrofuse的維修，這個在電池包上方有一個塑料蓋，如果這個出了問題，只需要拆解后排座椅的部分組件，就可以直接進行替換。

● 電氣部件的維修，這個比較費勁，但是也是從二排座椅拿下來，然后在整個維修窗口下對電氣部件進行維修。

● 整體維修，這個就是電芯整個出問題以后，電池進行更換。

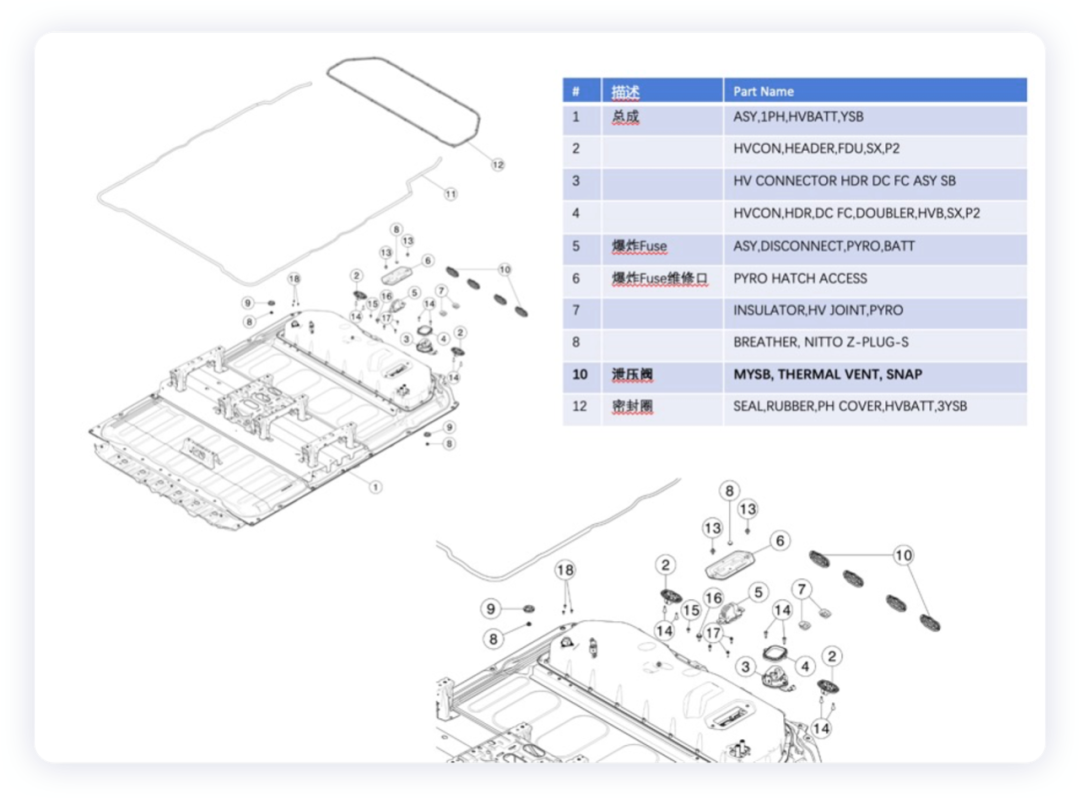

▲圖8.電池的維修策略

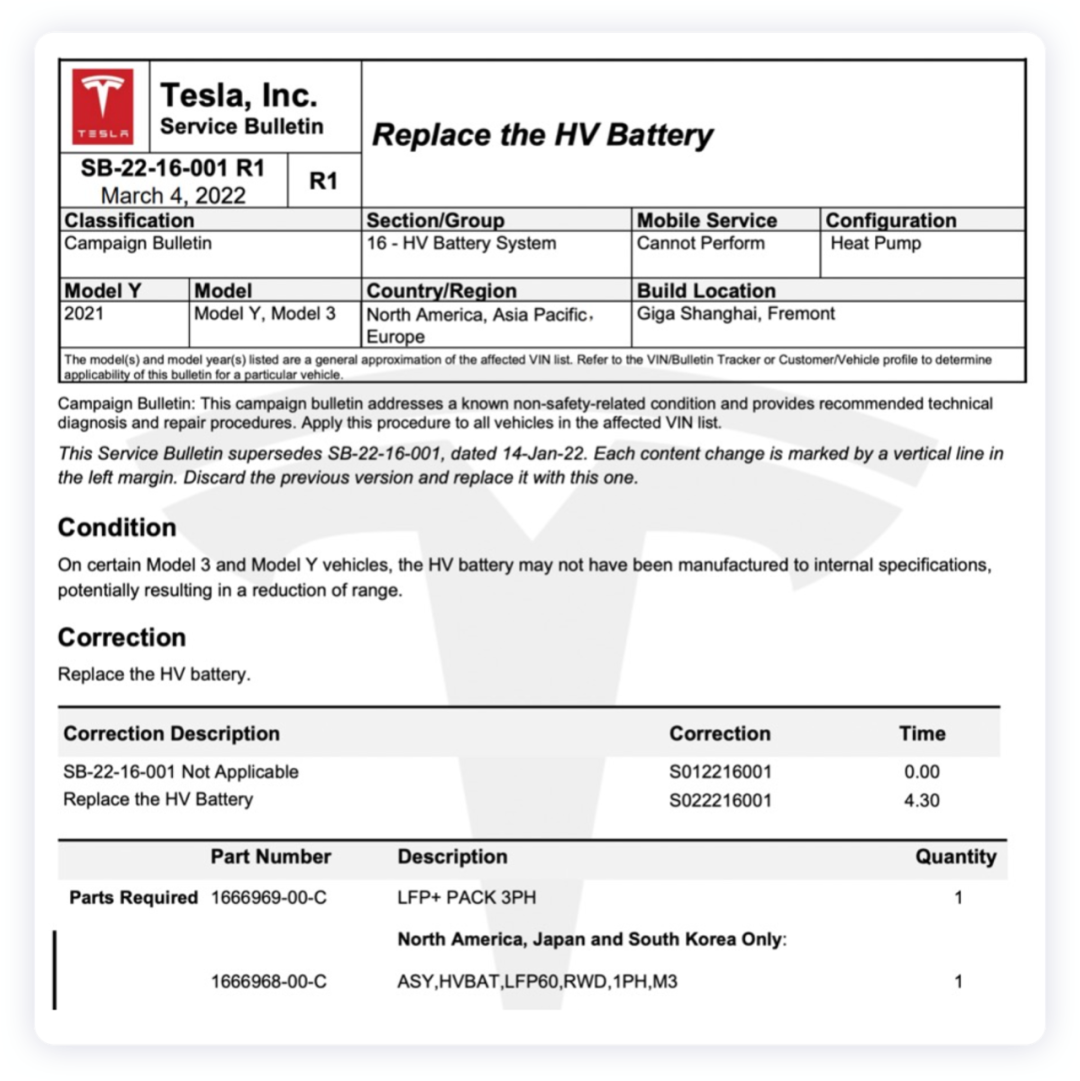

下圖所示，是最近上海出現的零星問題，換就OK了，最近有上海工廠的LFP和北美的NCA，都有零星的質量控制問題進行后期更換。

▲圖9.在偶發的情況下，這種設計就換電池

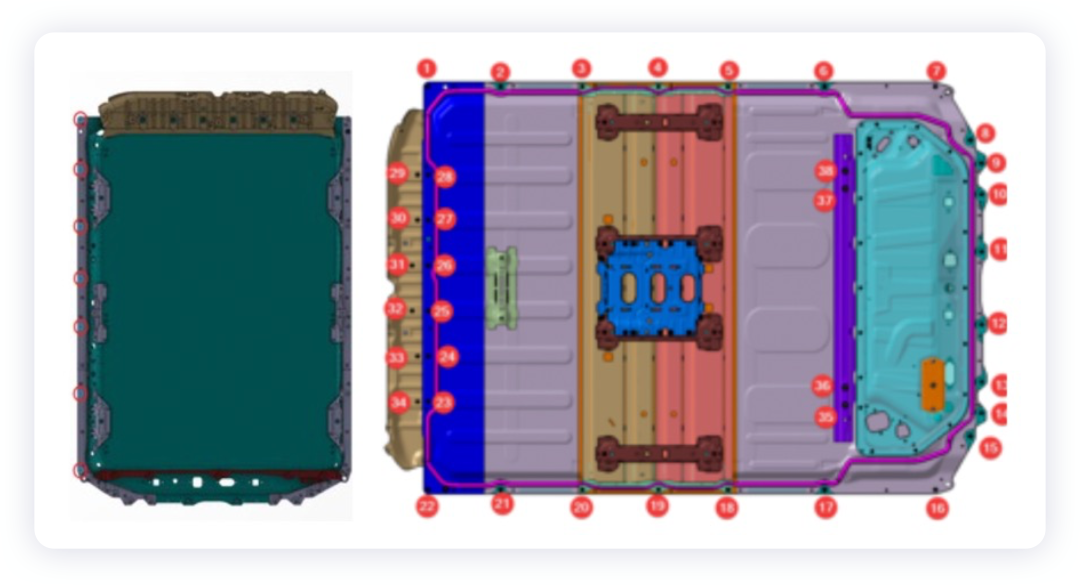

這個電池包的螺栓連接點確實比較多，如下所示，其實主要包括38個螺栓。

● 左右各14個螺栓，一邊7個

● 頂端包括6+6，有一塊額外的保護板

● 電池包電氣部件有4個吊掛點

● 在電池末端有8個吊掛點

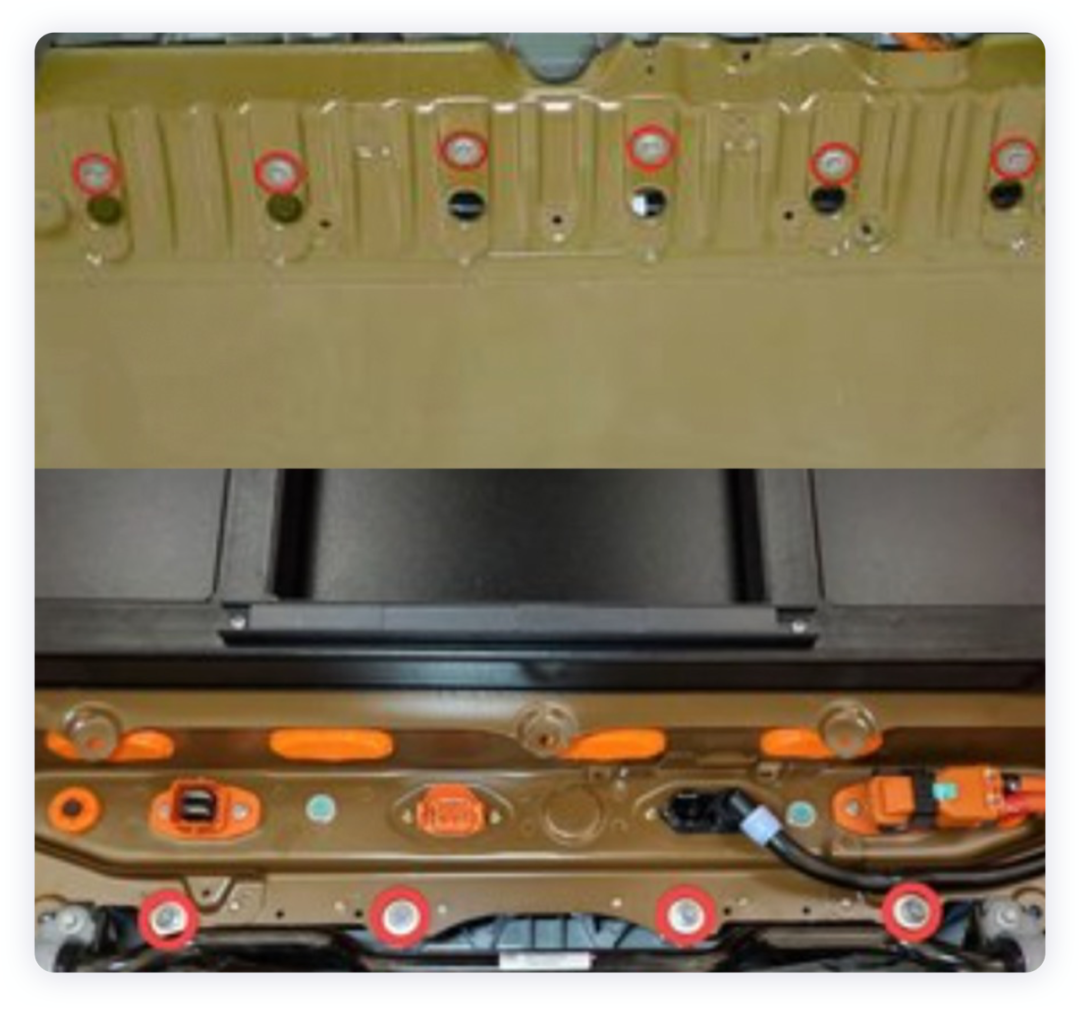

▲圖10.電池系統的螺栓情況

在CTB狀態下，電池的殼體可能從現有的拼焊殼體退回到鈑金托盤，根據不同的信息渠道，后面圍繞兩個托盤有兩種路線，一種基于成本考慮做鈑金，還有就是用高壓鑄鋁來做（鋁強度是否足夠，配合內部的結構設計，是個挑戰）。

▲圖11.電池系統的殼體

小結：我們從整個結構來看，需要考慮整體空間考慮，核心競爭力已經從電池把空間給電池演變成了車輛空間給電池了，這個是目前大家的核心利益訴求。在整體布置空間維度或者Z方向維度，都是利益點。
