最近隨著多家自主品牌DHT混動系統的產品化，讓我不得不回想起一家起步很早，但挺久沒有換代的主機廠，那就是上汽，今天我就來補上這家早就該聊，卻一直沒聊的混動系統——「上汽EDU混動系統」。

結構特點：雙電機+雙離合+兩檔變速

上汽集團屬于國內最早的一批自研混動系統的主機廠，早在2008年~2009年就開始立項，2013年上汽集團發布了混動系統第一代「上汽EDU混動系統」（或稱為「EDU電驅系統」）并為其申請了專利。

第一代上汽EDU混動系統結構爆炸圖

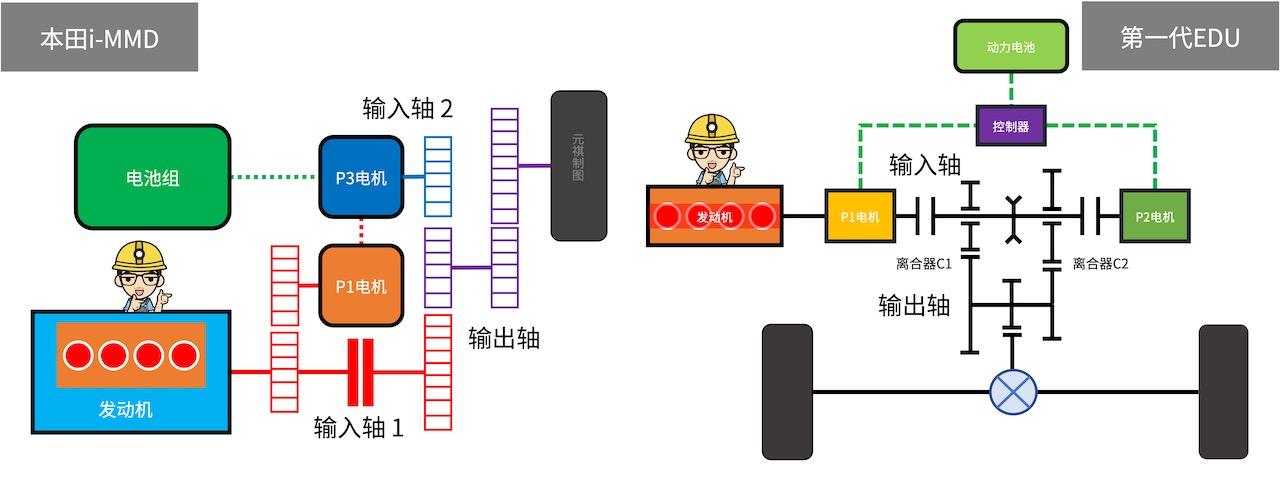

第一代「上汽EDU混動系統」屬于我們此前介紹過的「串并聯式架構」，其由一枚「發動機」和兩個「電機」組成，其中一個是主要用于發電和調整「發動機」轉速的「P1電機」（ISG        電機），而另一個則是主要用于驅動的「P2電機」（TM電機）。

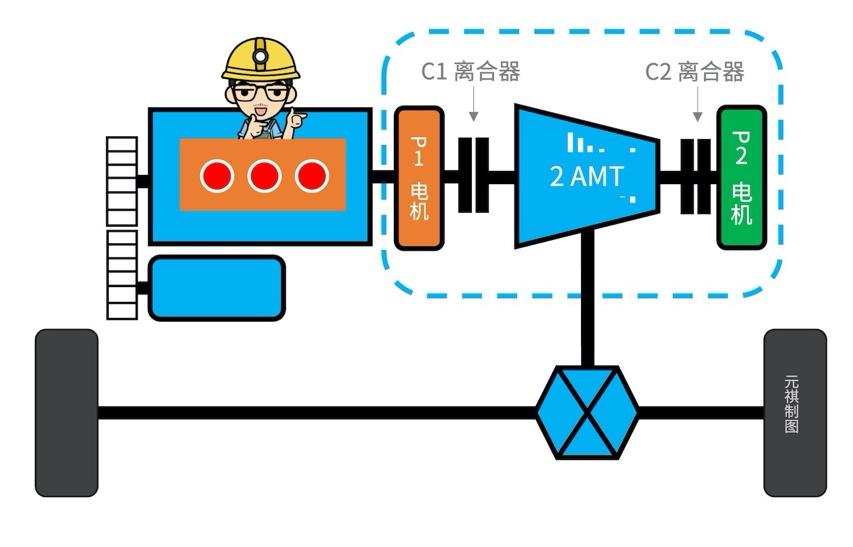

第一代上汽EDU混動系統結構示意圖（僅供參考）

三大動力組件被兩套「離合器」、一組「同步器」以及若干變速齒輪等組件相連接。其中第一組「離合器C1」控制「發動機」接入整個系統，而「離合器C2」長期處于閉合狀態（后文詳解），主要負責將「P2電機」的功率接入到系統中。

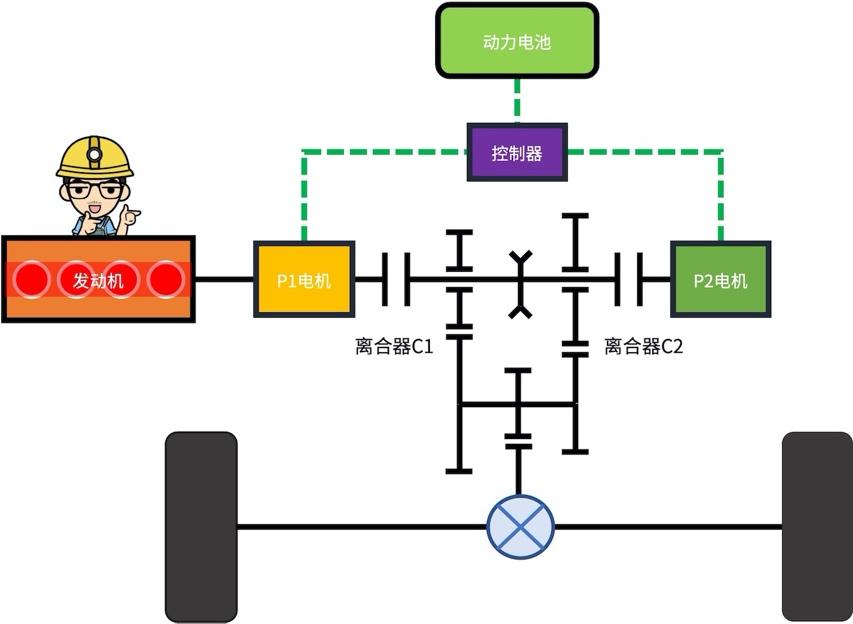

第一代上汽EDU混動系統結構示意簡圖（僅供參考）

而這套系統能在此后的幾年中獲得了國家頒布的多個獎項的原因則在于，系統中還加入了2擋變速機構（2AMT），而其設計的初衷是讓「發動機」和「電機」都能維持在相對高效率的運轉區間。放在今天看，好像也沒有什么了不起，但放在那個連單擋混動系統都沒搞明白的年代，實屬巨大的挑戰。

工作原理：面面俱到，稍顯復雜

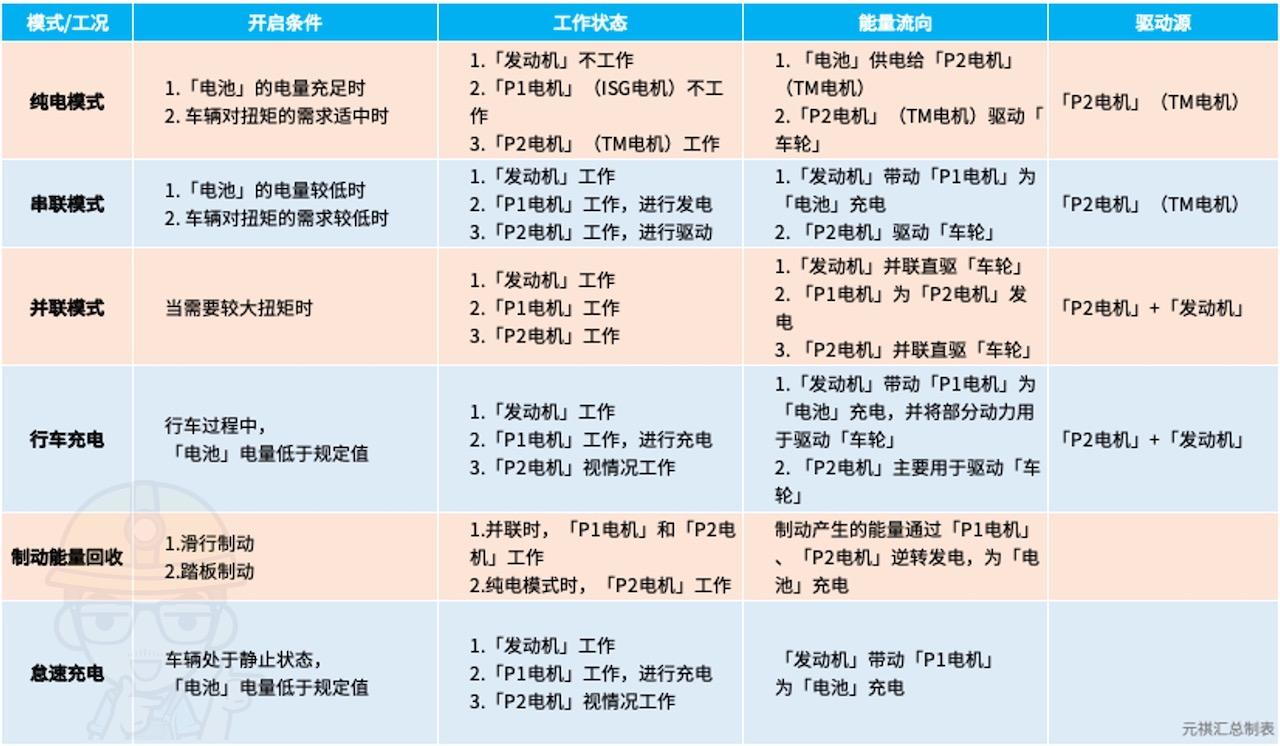

第一代上汽EDU混動系統工作原理表（僅供參考）

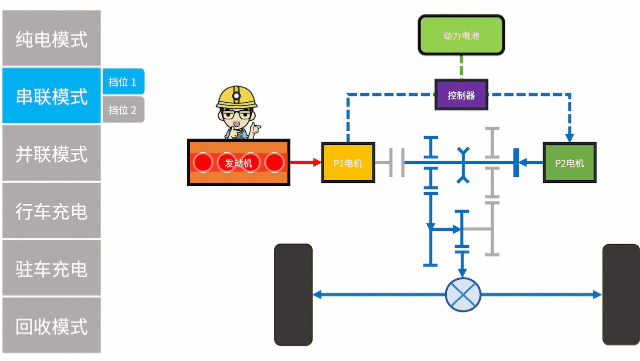

第一代「上汽EDU混動系統」的結構決定了這套系統可以實現純電模式、串聯模式、并聯模式和動能回收模式等幾乎所有的混動模式。此前的章節中，我們已經羅列的官方給出的6種工作模式的基本邏輯（見上表）。由于2擋變速機構的存在，我將其繼續細化，推導出至少14種工作模式的可能性，下面就讓我們看看具體到底有哪些。

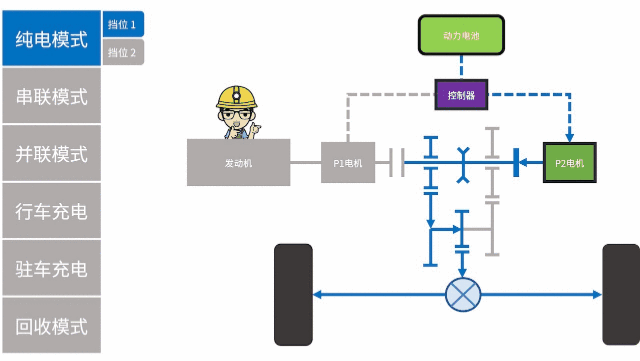

純電模式：在「電池」的電量充足或車輛對扭矩的需求適中時，「電池」供電給「P2電機」并由「P2電機」直接輸出動力，最終到達輪端。從上圖中，我們已經可以看到，所謂的2擋變速，就是通過左側的齒輪或右側的齒輪進行變速，而動力耦合的時機則是通過「電機控制器」做出決定，通過「同步器」進行物理調節，后面的換擋邏輯基本相同，所以此后不再贅述，大家可以通過動圖進行理解；
