摘要：鋼鋁混合車身，讓豪華車的“專屬配置”惠及廣大消費者。
5月16日，中國汽車行業內最高級別的科學技術獎、被譽為中國科技界汽車“奧斯卡”的中國汽車工程學會科學技術獎?lì)C獎典禮在北京舉行。由廣汽集團牽頭，聯合廣汽埃安與大連理工大學共同完成的“電動汽車輕量化鋼鋁混合車身研發與制造關鍵技術”項目榮獲科技進步獎二等獎。
廣汽研究院車體中心車身工程部車身集成科科長耿富榮代表項目團隊上臺領獎
“電動汽車輕量化鋼鋁混合車身研發與制造關鍵技術”項目榮獲中國汽車工程學會科學技術獎科技進步獎二等獎
更輕量化、更安全，是造車的永恒追求。以鋁合金替代傳統的鋼鐵材料，在減重的同時提升車身安全性能，是行業的一大趨勢。在2015年前后，受制于技術水平和造價成本，只有豪華品牌才擁有鋁制車身。
為了平衡鋁制車身結構重量、性能、成本，以及共線生產等多個難題，廣汽研究院歷時5年，提出“上鋼下鋁”車身開發技術方案，攻克了汽車輕量化正向設計、高性能框架結構、高強度連接和柔性制造等關鍵技術，掌握自主知識產權超百項，整體技術達到國內領先水平，鋼鋁混合柔性生產線等技術達到國際先進水平；項目成果在國內率先實現量產，成功應用于廣汽埃安AION LX、AION V等量產車型，實現了科技成果轉化應用，全面展現自主品牌的研發實力和創新能力。
多材料輕量化結構正向設計實現“最佳平衡”
《節能與新能源汽車技術路線圖2.0》明確指出，多材料混合應用是我國今后汽車輕量化發展的主要方向。本項目創新采用“上鋼下鋁”車身結構設計，即上車體鋼制結構（高強度鋼占白車身比例31%）+下車體鋁制結構（鋁合金占白車身比例45%），成功實現了整車重量下降、剛度上升、續航增加、成本降低、安全加強等一系列創新成果。

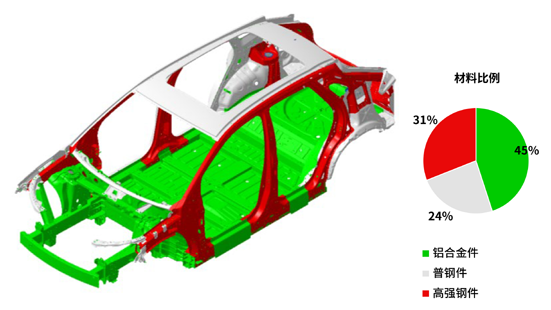

本項目創新采用“上鋼下鋁”車身結構設計
多材料如何實現合理分布、各司其職？項目針對優化設計問題，提出了基于多模型拓?fù)鋬?yōu)化的框架車身載荷路徑設計、基于“拓?fù)?參數”一體化的混合優化、高精度特性參數化框架車身設計等技術，實現車身結構重量、性能、成本的“最佳平衡”，相對于全鋼制車身重量減少了70千克，輕量化系數2.39，達到行業先進水平。
鋼鋁混合多元環籠框架提升車身性能
鋼和鋁硬度不同，是否會因連接不良影響汽車的安全性？項目發明了高剛性連續閉環車身框架，即車身框架形成多個連續閉環，接頭采用高真空壓鑄鋁接頭結構，有效提升剛度，車身扭轉剛度28370Nm/°；項目發明了“雙人字形”碰撞吸能結構，在碰撞時通過車身兩個“人字形”框架將載荷向門檻、A柱、橫梁分散和傳遞，最大限度吸收碰撞能量，車身抗撞性能滿足C-NCAP五星安全要求，還能為電池騰出更多的空間，電池橫向布置空間增加298mm，相對于鋼制車身增加約三分之一；項目發明了雙環路后部框架結構，后塔座框架采用H型結構，有效分散集中載荷，提升底盤的承載能力。

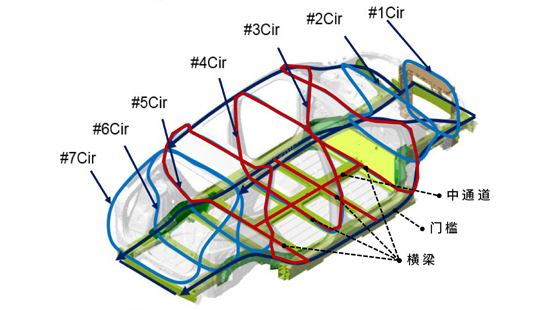

本項目發明高剛性連續閉環車身框架
先進混合連接技術提升連接強度和質量
鋁合金車身普及的難點還在于制造工藝，鋼鋁連接本身就是一個技術難題。傳統的同種材料連接采用電阻熔化焊，但由于鋼和鋁的電阻、熔點均不同，無法直接進行電阻熔化焊。項目發明了大球面鋁點焊、高性能鋁合金結構膠和高強度輕質合金溫?zé)嶙詻_鉚接等連接技術，解決了鋼鋁車身高強度連接的關鍵技術，為實現鋼鋁混合車身產業化奠定了基礎。
全球首創鋼鋁混合共線生產
通過本項目，廣汽埃安建造了全球第一條鋼鋁混合柔性生產線，可以兼容多款車型共線生產，不同車型的切換生產最快可在1分鐘內完成，達到國際先進水平。
項目針對兩種材料車身總拼定位系統不統一、SPR和鋼點焊設備接口要求不同等問題，在國內率先開發鋼鋁混合柔性生產線，通過鋼鋁連接快速切換、夾具隨行存放、立體隨動送釘技術，實現同步切換，保證節拍效率，主線自動化率達到100%，白車身制造精度高達94%以上。項目還通過新型鋯系薄膜電泳前處理技術，實現任意比例的鋼鋁混合材料的共線涂裝生產，提升鋼鋁車身漆膜性能保護能力，減少涂裝前處理廢渣處理90%以上，降低了能耗和維護成本。

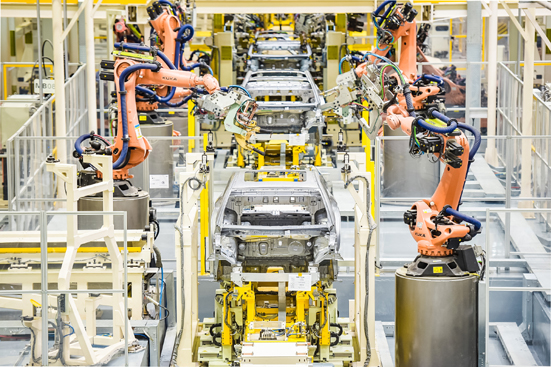

廣汽埃安智能生態工廠鋼鋁混合柔性生產線
項目運用新材料和新工藝，將輕量化做到極致，同時大大提升了電動汽車的節能表現，對行業升級和社會綠色發展意義深遠。該項目的成功不僅在于科學技術的進步，還在于它改變了人們的生活，讓人人都能體驗到豪車般的享受。項目成果率先應用在AION LX、AION V車型，并推廣到廣汽三菱及合創等合資車型，市場反響熱烈。截至2023年4月，AION LX、AION V系列車型累計銷量超6.8萬輛。

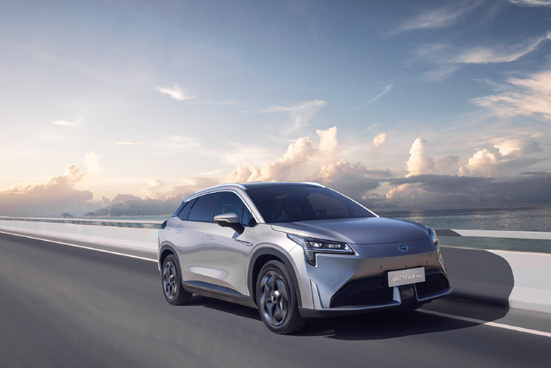

2019年，率先應用鋼鋁混合車身的AION LX量產上市

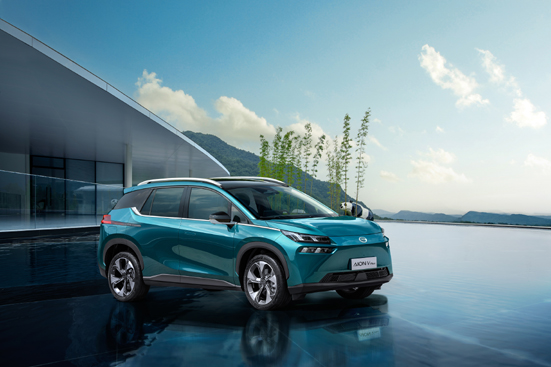

定位在20萬級的AION V同樣擁有鋼鋁混合車身
“加快實現高水平科技自立自強，是推動高質量發展的必由之路。”正因?yàn)閺V汽集團始終把科技創新放在核心位置，為消費者開發更安全、更環保的座駕，才能在中國汽車市場白熱化的競爭中始終保持著主動權和領先優勢。作為廣汽集團的研發體系樞紐，廣汽研究院將不斷加大研發投入，在關鍵核心技術領域形成更多研發成果，為廣汽集團、為汽車產業高質量發展，提供技術創新和科技引領的強力賦能。
